產品介紹：中心傳動刮泥機廣泛用于給水工程中的沉淀池排泥，整機載荷都作用在工作橋中心。污水經中心穩流筒布水后流向周邊溢水槽，隨著流速的降低，污水中的懸浮物被分離而沉降于池底，由刮板將沉淀的污泥刮集到中心集泥槽中，靠靜水壓力將其從污泥管排出。◎ 用 ?途 中心傳動刮泥機適用于中心進水、周邊出
中心傳動刮泥機廣泛用于給水工程中的沉淀池排泥，整機載荷都作用在工作橋中心。污水經中心穩流筒布水后流向周邊溢水槽，隨
著流速的降低，污水中的懸浮物被分離而沉降于池底，由刮板將沉淀的污泥刮集到中心集泥槽中，靠靜水壓力將其從污泥管排出。
◎ 用 ?途 中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的大、中型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池
的吸排泥。◎ 結構及工作原理 該設備采用中心傳動、垂架式，污水從進水柱管流入導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積
于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓抽吸至中心泥缸，再通

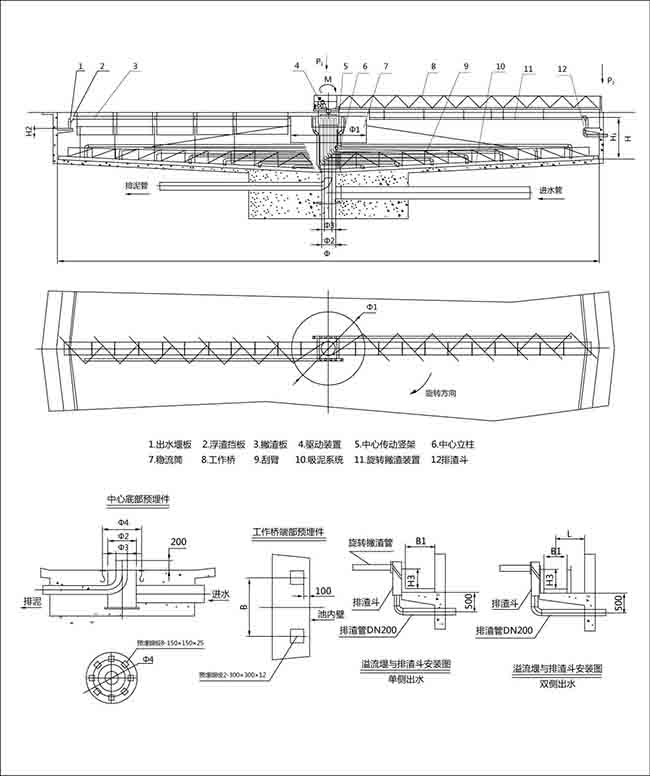

過中心排泥管排出池外，水面的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。◎ 主要特點? ? ? ? ?1、工作橋采用半橋式，其材質可采用碳鋼或不銹鋼結構；? ? ? ? 2、驅動裝置采用斜齒輪減速機與蝸輪減速機相組合，保證輸出扭矩及轉速，傳動效果高；? ? ? ? 3、減速機內設有過力扭矩保護裝置，運轉安全可靠；? ? ? ? 4、撇渣方式有兩種：板式撇渣和管式撇渣；? ? ? ? 5、各吸泥管自成單元，可通過吸泥管管口的開度來調節流量，從而控制污泥回流比；? ? ? ? 6、設備操作簡便，可直接就地/遠程控制設備的運行。◎ 主要技術參數及安裝尺寸表◎ 外形及安裝基礎圖
參數型號
ZCGX-20
ZCGX-25
ZCGX-30
ZCGX-35
ZCGX-40
ZCGX-45
ZCGX-50
池徑Φ(m)
20
25
30
35
40
45
50
周邊池深H (m)
3.5~4.5(根據用戶要求定）
池邊水深H2 (m)
3.0~4.0(根據用戶要求定）
外緣線速度V
(m/min)
1.8~2.5
電機功率N (KW)
0.37
0.55
0.55
0.75
1.1
1.1
1.1
安裝尺寸mm
Ｂ?
1000~1200???????????? 0.75
Φ１
3000
3000
4000
4000
6000
6000
8000
Φ２
800
800
1000
1000
1200
1200
1300
Φ３
≥300
? Φ４
1100
1100
1300
1300
1500
1500
1600
Ｂ1
根據用戶要求定
Ｈ２
根據用戶要求定
Ｈ３
根據用戶要求定
Ｌ
根據用戶要求定
中心柱平臺垂直載荷P2
(KN)
48
65
70
90
98
120
155
工作橋端面載荷P3
(KN)
5.0
6.5
7.2
9.5
10.0
13.5
17.0
大工作扭矩（N.m)
60
110
130
210
350
400
440
